在日常生活中，從精巧的電子產品到復雜的模型玩具，我們購買的許多產品包裝內，都會附有一份圖文并茂的說明書。其中，一個清晰展示產品所有零部件及其組裝關系的分解圖（或稱爆炸視圖）至關重要，它能直觀地引導用戶完成裝配。圖1所示即為一個典型的產品分解圖示例。

在CAD（計算機輔助設計）軟件技術學習交流領域，尤其是面向產品設計與機械工程，掌握如何高效創建這樣的爆炸視圖是一項核心技能。國產三維CAD/CAM軟件中望3D，以其強大的功能與友好的操作，為用戶提供了快速創建專業級爆炸視圖的解決方案，極大地便利了設計溝通、裝配說明和技術推廣。

一、 何為爆炸視圖及其價值

爆炸視圖，是指將裝配體中的各個零部件沿其裝配軸線或特定方向“炸開”，使所有部件在視覺上分離，同時保持其相對位置和裝配關系的三維表達。它并非真實的物理爆炸，而是一種清晰的視覺分解技術。其核心價值在于：

1. 直觀展示裝配結構：一目了然地呈現產品由哪些部件組成，以及部件之間的層次與連接關系。
2. 指導生產與裝配：為生產線上的裝配工人提供明確的步驟指引，降低裝配錯誤率，提高效率。
3. 輔助維修與維護：方便用戶或維修人員理解產品內部構造，進行拆卸、故障診斷和零件更換。
4. 用于技術文檔與推廣：是產品說明書、宣傳冊、技術方案中不可或缺的圖示，能專業地向客戶、合作伙伴展示產品內部精妙之處。

二、 中望3D創建爆炸視圖的核心優勢與流程

相較于手動調整每個零件位置的傳統繁瑣方式，中望3D的爆炸視圖功能智能化、參數化，操作快捷高效。

核心優勢：
- 操作智能簡便：提供自動爆炸功能，可基于裝配關系快速生成初步爆炸圖，大大節省基礎布局時間。
- 編輯靈活自由：用戶可對自動爆炸結果進行微調，手動拖拽零件到任意位置，精確控制爆炸方向和距離。
- 支持多級爆炸：對于復雜的子裝配體，可以創建多級、分階段的爆炸視圖，更細致地展示裝配順序。
- 關聯性與可更新性：爆炸視圖與三維模型關聯，當原始裝配體設計變更時，爆炸視圖可以方便地更新，保持一致性。
- 便于輸出與共享：創建完成的爆炸視圖可直接用于生成二維工程圖、制作動畫或?qū)С鰹楦咔鍒D像，無縫嵌入各種文檔。

基本操作流程（簡述）：

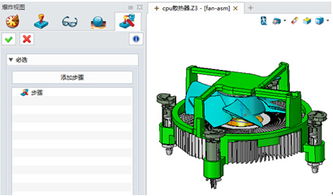

1. 打開裝配體：在中望3D中打開已完成的三維裝配體文件。
2. 進入爆炸視圖環境：在功能區找到“裝配”或“視圖”標簽下的“爆炸視圖”命令并激活。
3. 自動/手動創建：
- 自動爆炸：軟件可根據裝配約束關系，自動生成一個基礎爆炸布局。

• 手動調整：使用“步路線”或直接拖動零件手柄，精細調整每個零部件的位置、爆炸方向和順序，使其排列清晰、有邏輯。

1. 添加爆炸線（可選但推薦）：使用“爆炸線”功能，在零部件之間添加引導線，更清晰地指示零件的原始裝配位置和路徑，使視圖更加專業易懂。
2. 保存與輸出：保存爆炸視圖狀態，并可將其定位方向保存為視圖快照，或直接創建帶爆炸視圖的工程圖紙。

三、 在技術學習交流與推廣中的應用

在CAD軟件技術學習交流區，掌握中望3D這一技能，意味著能夠：

• 高效完成設計評審：在團隊內部或與客戶交流時，快速生成爆炸視圖，便于大家聚焦討論裝配合理性、可維修性等問題。
• 制作高質量技術資料：為產品編寫說明書、維修手冊、培訓教材時，能自主創建精準的插圖，提升文檔的專業度。
• 展示設計思路與亮點：在進行技術分享、項目匯報或產品推廣時，一張清晰的爆炸視圖勝過千言萬語，能直觀展示產品的內部設計巧思、模塊化構成或高品質零部件，有效提升說服力與吸引力。
• 促進技能交流：愛好者與工程師們可以交流爆炸視圖的制作技巧，如何更藝術地排列零件、如何有效使用爆炸線等，共同提升設計表達能力。

###

中望3D的快速爆炸視圖功能，將專業復雜的三維裝配信息，轉化為人人都能看懂的視覺語言。它不僅是產品設計閉環中的關鍵工具，更是連接設計、制造、使用與推廣環節的橋梁。無論是對于專業工程師深化設計，還是技術愛好者學習交流，熟練掌握這一功能，都能讓你的產品裝配思路得到最清晰、最有力的展示，從而在技術溝通與推廣中占據先機。
